Lehrgerüste im Feuerfestbau
Kurzfassung:
Beim Aufbau kuppelförmiger Feuerfestkonstruktionen entscheidet die Maßhaltigkeit jedes einzelnen Bauteils über das Endergebnis – erfahren Sie, welche Rolle präzise gefertigte Lehrgerüste dabei spielen.
Präzise Hilfskonstruktionen für den Aufbau komplexer Geometrien
Im letzten Beitrag ging es um Schalungsteile, die beim Einbringen von feuerfesten Materialien eingesetzt werden, um Geometrien direkt vor Ort zu formen.

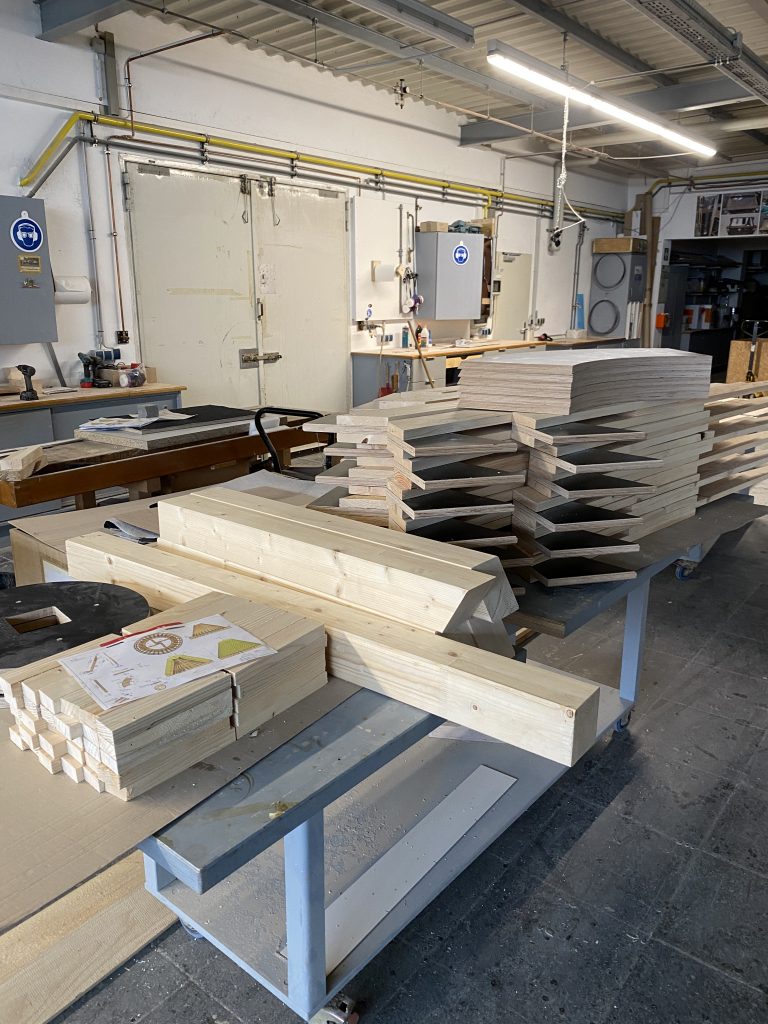

Ein weiterer wichtiger, aber oft weniger sichtbarer Bestandteil vieler Projekte sind sogenannte Lehrgerüste. Auch hierfür fertigen wir regelmäßig präzise CNC-gefräste Bauteile, die weltweit auf Baustellen eingesetzt werden.
Der Unterschied zu Schalungsteilen ist dabei grundlegend:
Lehrgerüste dienen nicht dazu, feuerfestes Material zu formen, sondern als temporäre Hilfskonstruktion für den Aufbau von Fertigbauteilen.
Wofür werden Lehrgerüste eingesetzt?
Lehrgerüste kommen überall dort zum Einsatz, wo komplexe räumliche Geometrien aus vielen einzelnen Feuerfestbauteilen zusammengesetzt werden müssen.
Ein typisches Beispiel sind kuppelförmige Konstruktionen (Domes) in industriellen Anlagen. Diese finden sich beispielsweise in Reformern, die in der chemischen Industrie zur Herstellung von Katalysatoren eingesetzt werden.
Beim Aufbau solcher Strukturen müssen zahlreiche einzelne Bauteile präzise zusammengefügt werden.
Das Lehrgerüst dient dabei als geometrische Referenz und stabile Montagehilfe, damit die Konstruktion exakt der geplanten Form entspricht.
Unterschiedliche Konstruktionsprinzipien
Je nach Geometrie und Aufbau der Anlage können Lehrgerüste sehr unterschiedlich konstruiert sein. Zwei Bauweisen kommen dabei besonders häufig vor:

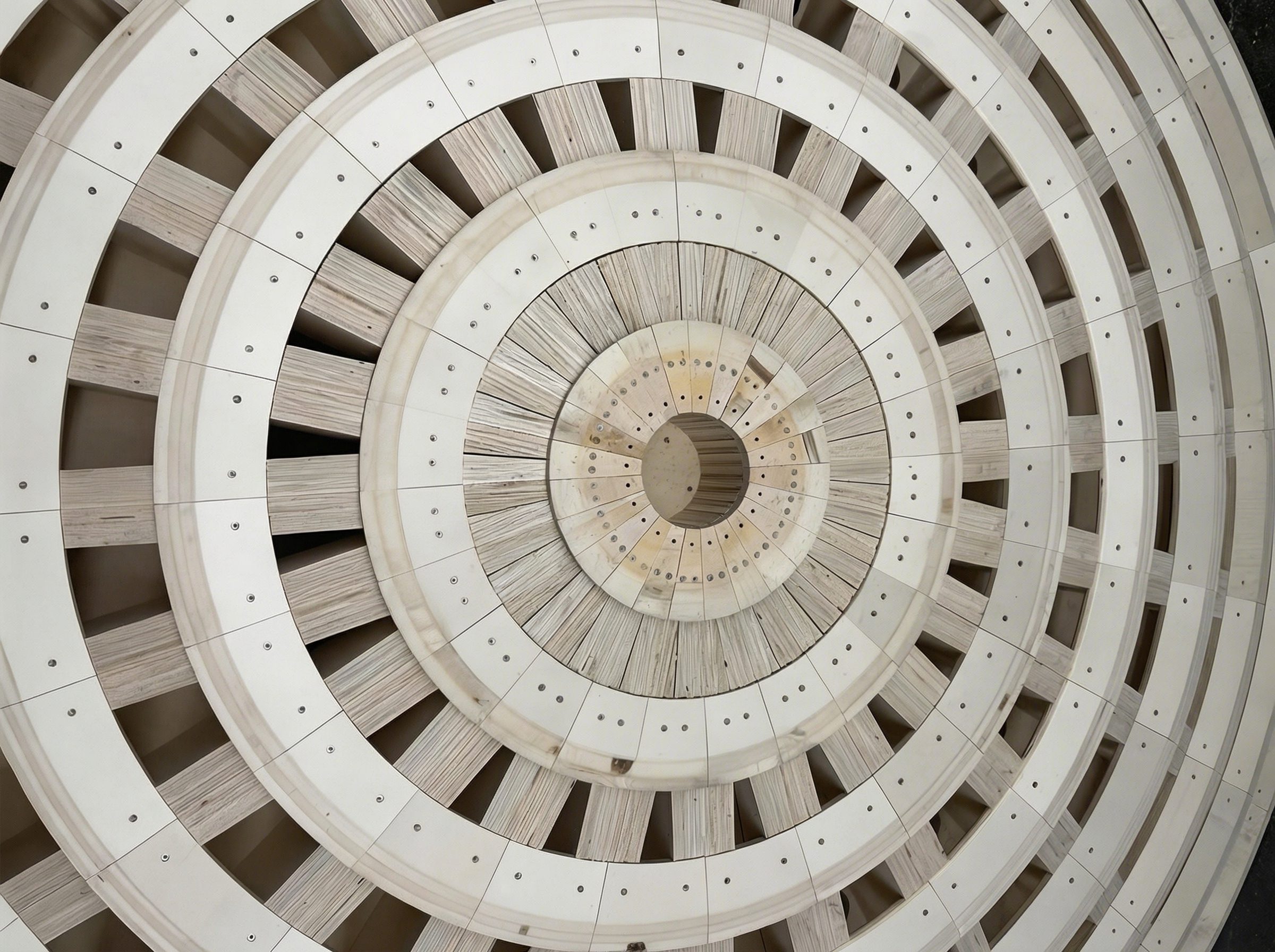

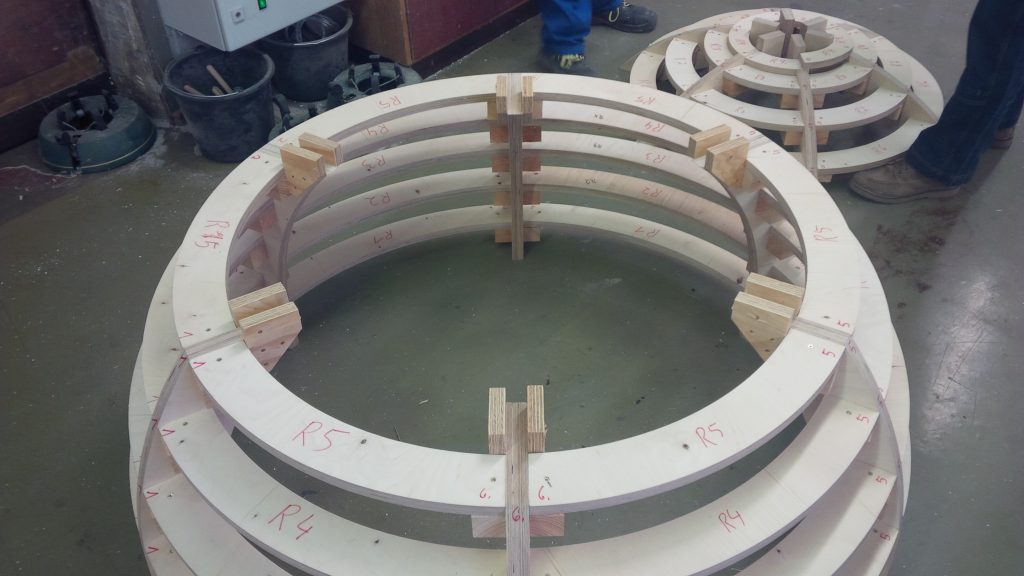

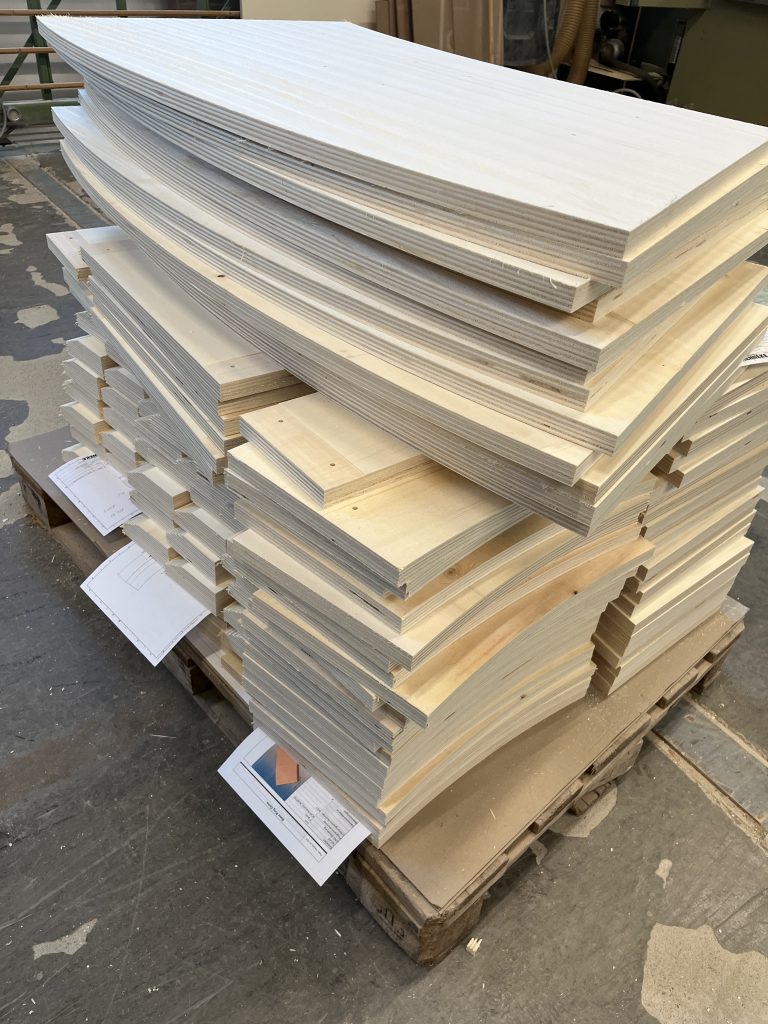

Ring- und Spantenkonstruktionen
Mehrere ringförmige Segmente werden durch Spanten miteinander verbunden. So entsteht ein räumliches Gerüst, das die gewünschte Rund- oder Kuppelform exakt vorgibt.

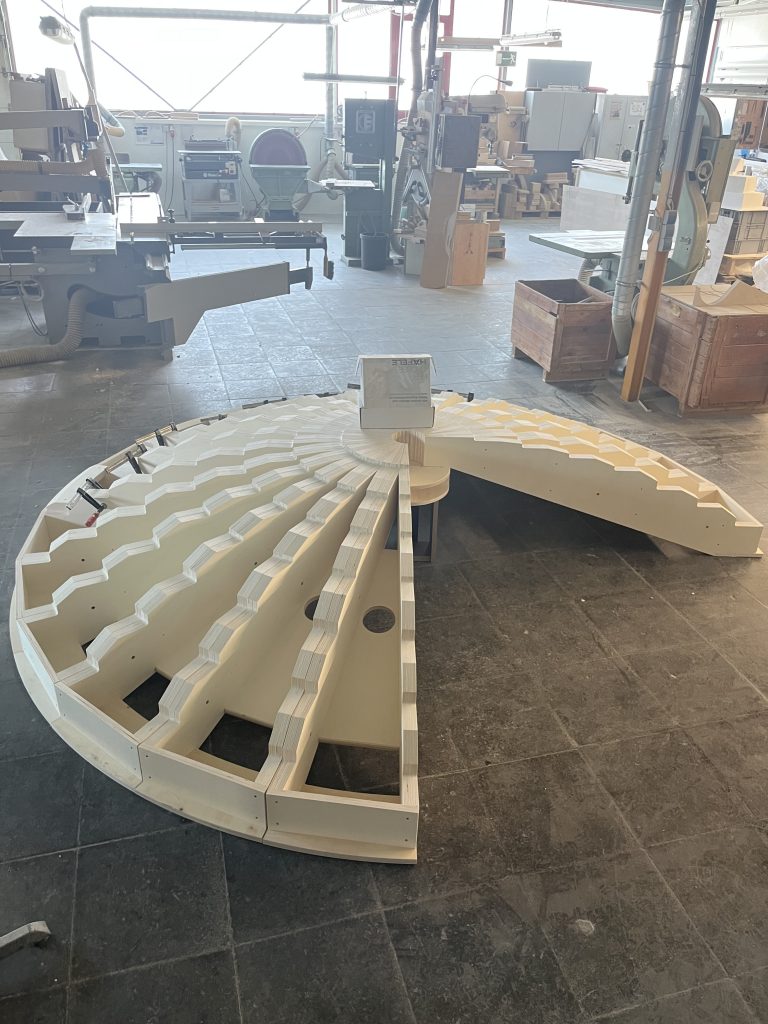

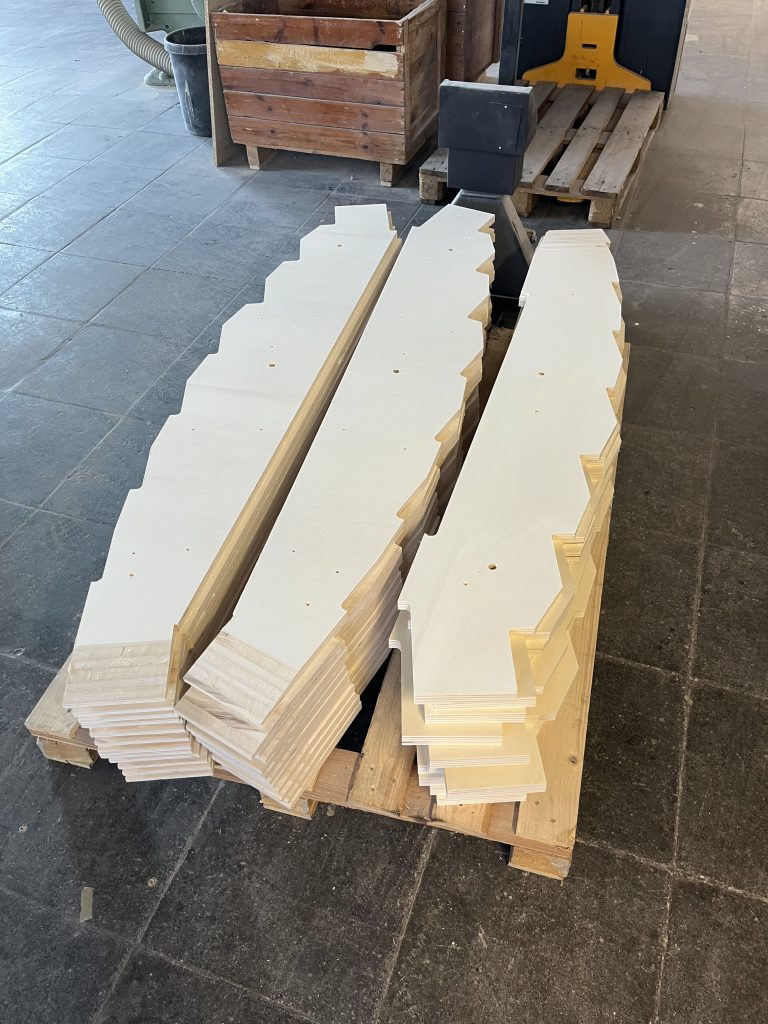

Wangen mit treppenartigem Aufbau
Hier bilden seitliche Wangen die tragende Struktur, auf denen stufenartige Ebenen angeordnet sind. Diese dienen als Auflageflächen für die einzelnen Bauteile während der Montage.
Beide Varianten haben das gleiche Ziel: eine präzise geometrische Orientierung beim Aufbau der Feuerfestkonstruktion.
Maßhaltigkeit als entscheidender Faktor
Wie bei Schalungsteilen spielt auch bei Lehrgerüsten die Maßgenauigkeit der Einzelteile eine entscheidende Rolle.
Da ein großes Gerüst aus vielen einzelnen Frästeilen zusammengesetzt wird, können sich selbst kleine Abweichungen addieren. Im schlimmsten Fall führt dies zu spürbaren Abweichungen im Gesamtdurchmesser oder in der Form der Konstruktion.
Um das zu vermeiden, setzen wir auf mehrere Maßnahmen:

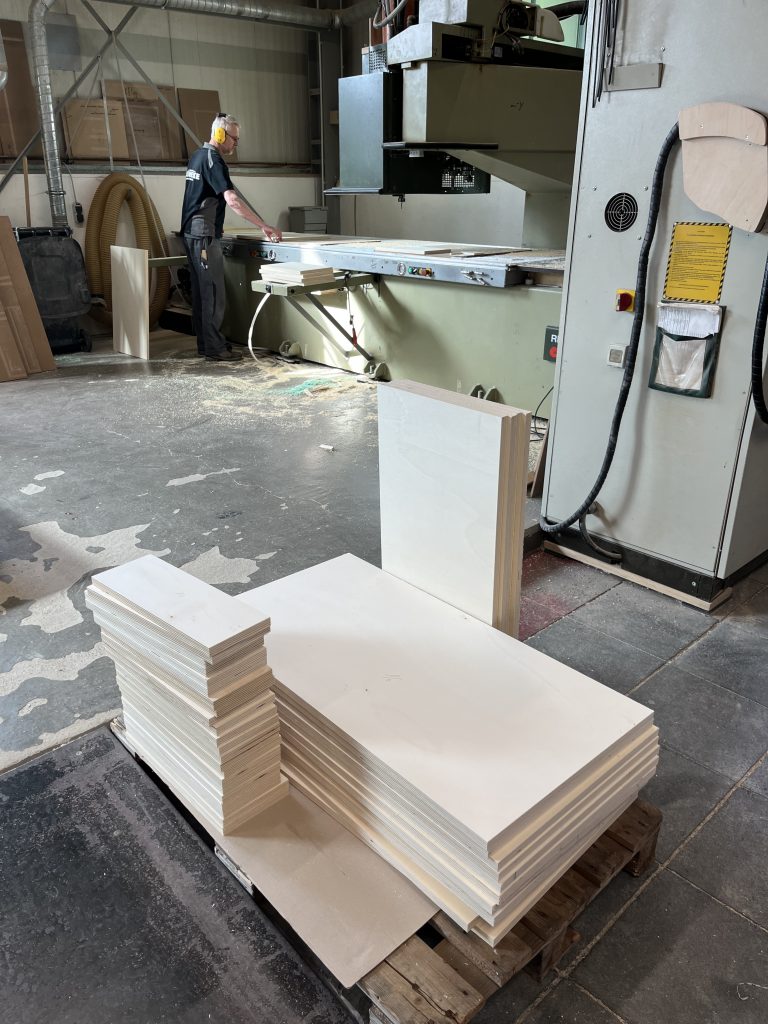

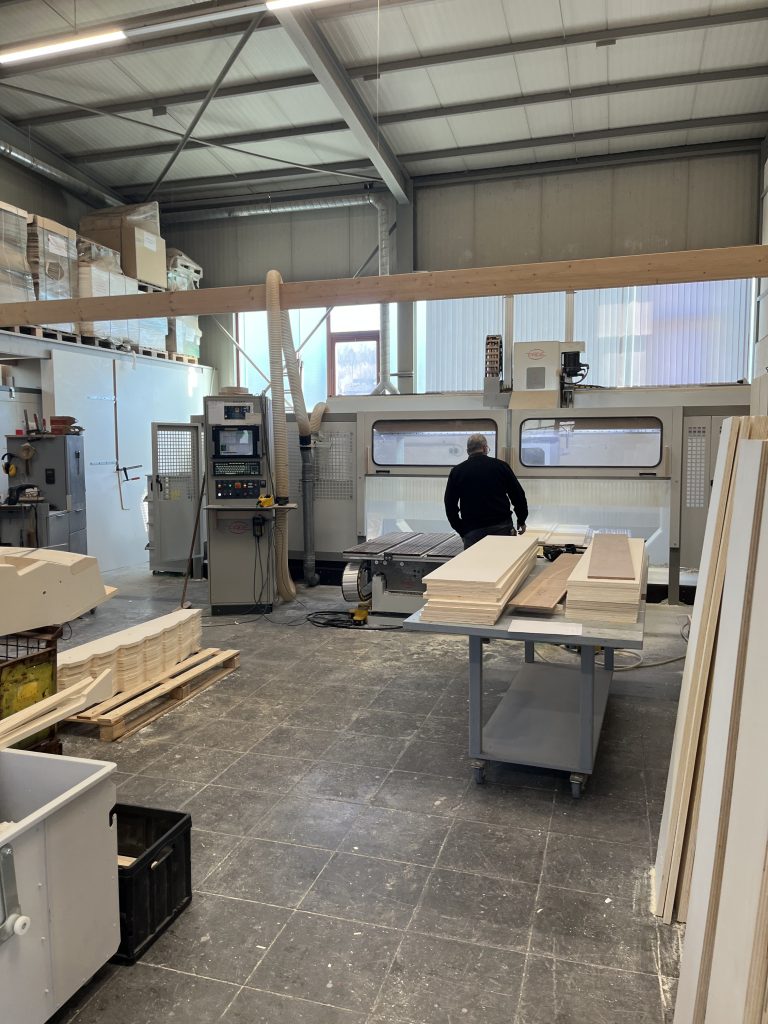

- präzise CNC-Fertigung der Einzelteile
- sorgfältige Maßkontrolle während der Produktion

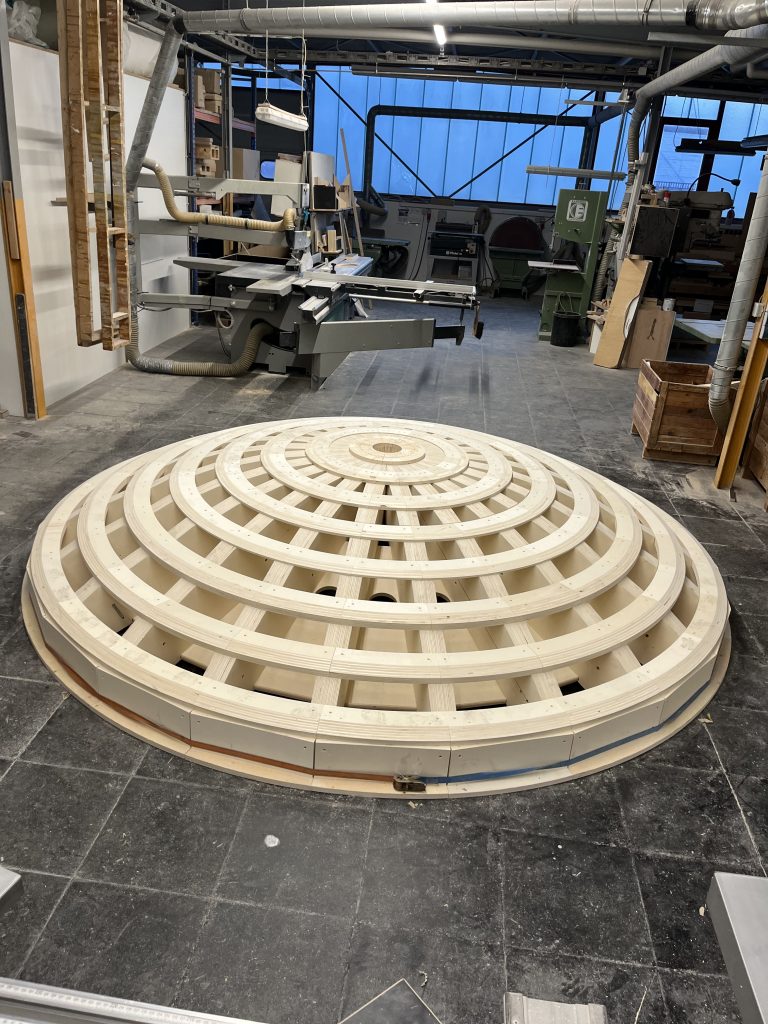

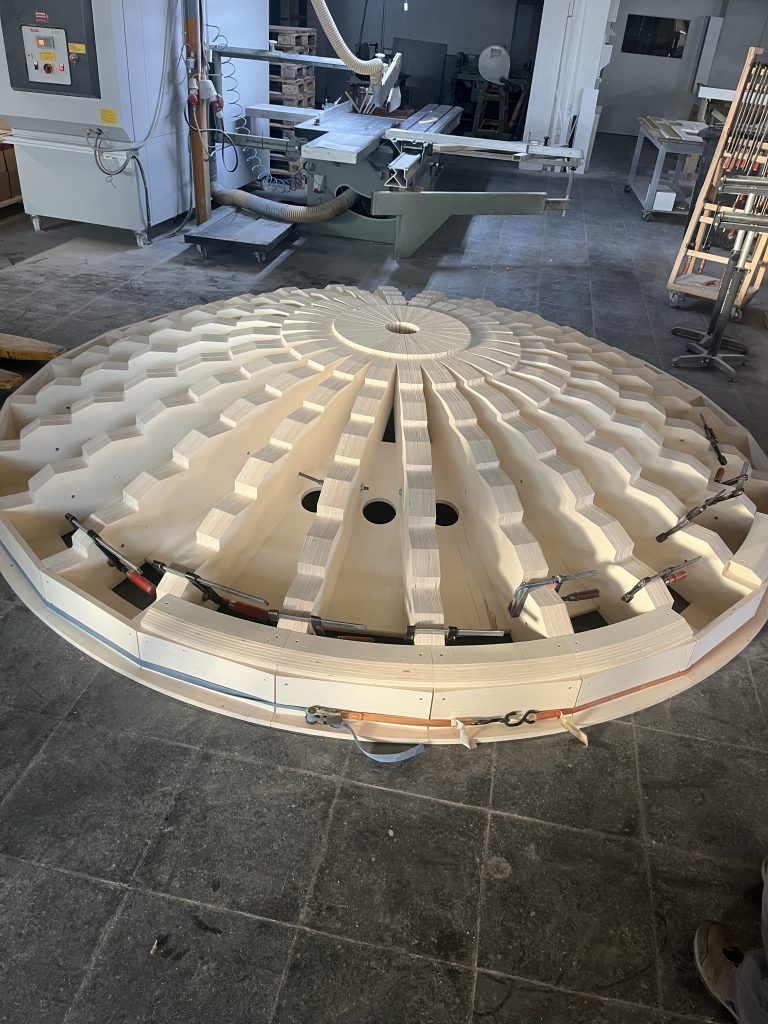

- wenn möglich ein Probeaufbau der Konstruktion, um die Gesamtgeometrie vor dem Versand zu überprüfen.
Gerade bei internationalen Projekten ist diese zusätzliche Sicherheit wichtig, da Korrekturen auf der Baustelle meist nur schwer möglich sind.
Materialien für stabile und leichte Konstruktionen

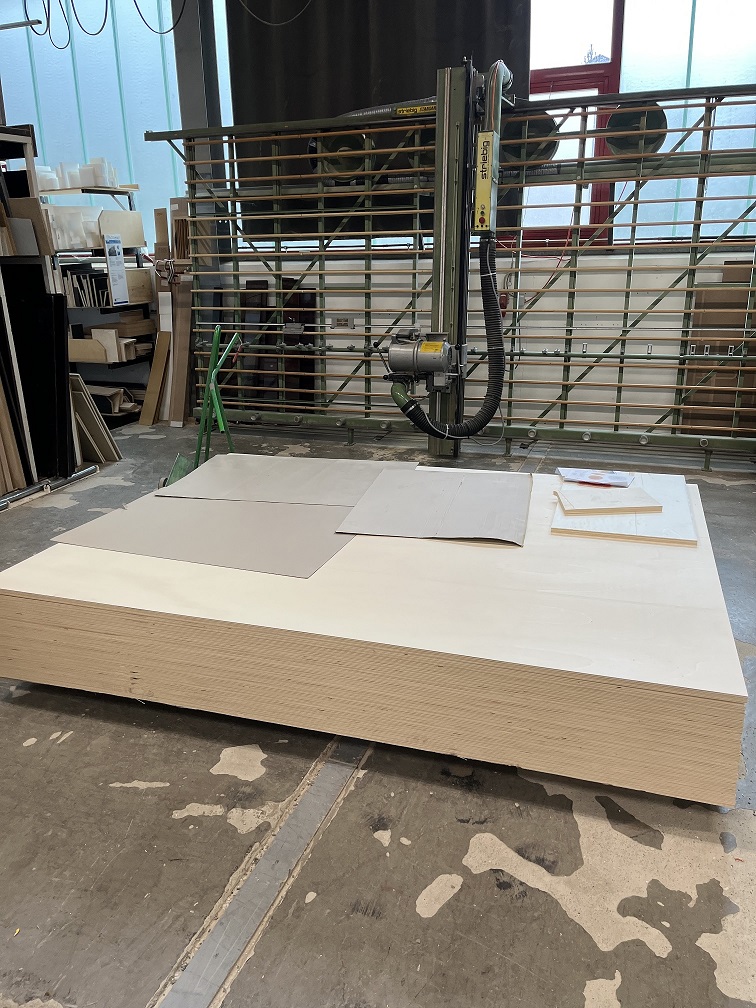

Für Lehrgerüste werden in der Regel stabile, aber dennoch vergleichsweise leichte Holzwerkstoffe eingesetzt. Besonders häufig kommen dabei Multiplex- oder Sperrholzplatten mit etwa 21 mm Stärke zum Einsatz.
Diese Materialien bieten mehrere Vorteile:
- hohe Stabilität bei relativ geringem Gewicht
- gute Bearbeitbarkeit bei komplexen Geometrien
- zuverlässige Maßhaltigkeit
- günstige Transport- und Handling-Eigenschaften auf der Baustelle.

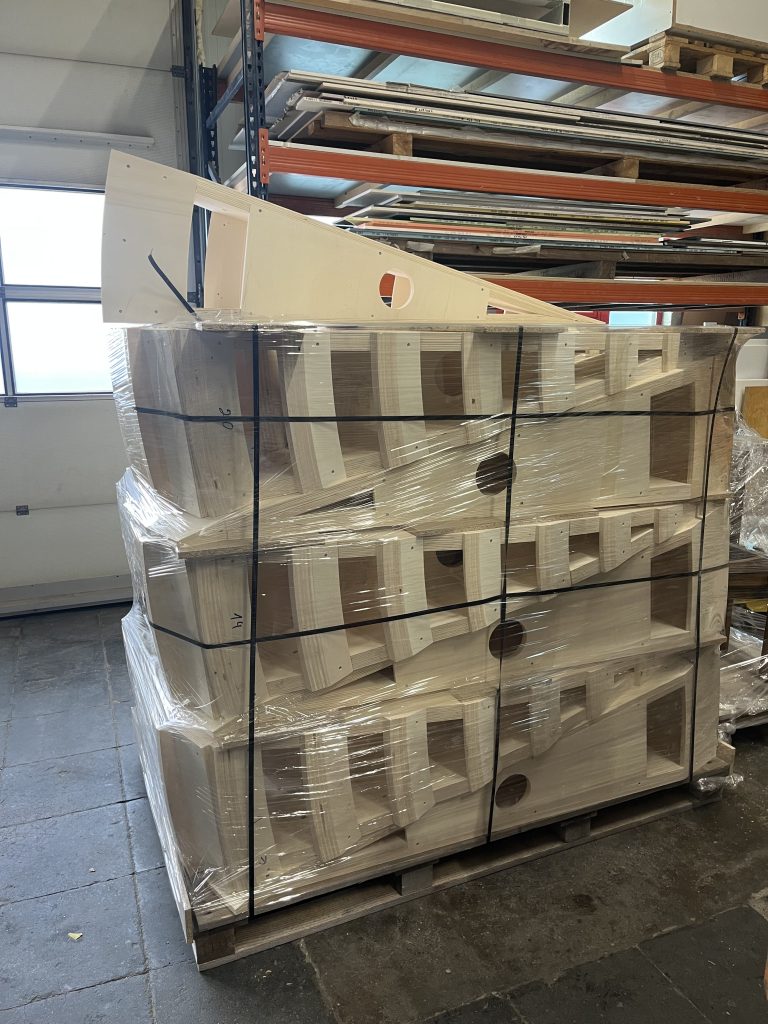

Gerade bei internationalen Projekten spielt auch die Transportfähigkeit der Bauteile eine wichtige Rolle.
Erfahrung sorgt für Prozesssicherheit
Lehrgerüste gehören zwar nicht zu den dauerhaft verbauten Komponenten einer Anlage – sie sind jedoch entscheidend für einen präzisen und reibungslosen Aufbau der Feuerfestauskleidung.
Durch unsere Erfahrung mit internationalen Projekten können wir solche Aufträge effizient planen, präzise fertigen und prozesssicher abwickeln.
Damit vor Ort alles zusammenpasst – und die Montage komplexer Geometrien ohne unnötige Verzögerungen erfolgen kann.
